Ограничивает заливку

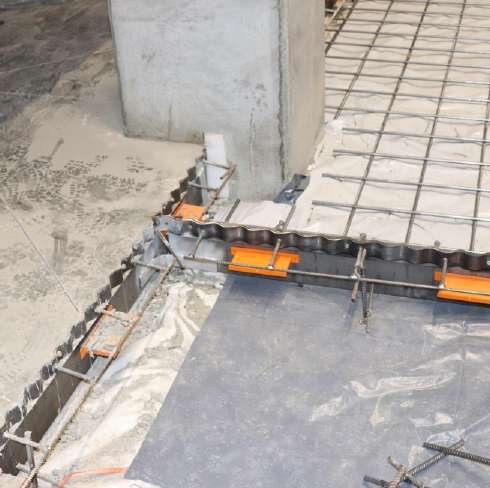

Профиль служит несъёмной опалубкой и маяком для виброрейки, задавая геометрию карты бетонирования.
Профили для рабочих швов
Несъёмнаяопалубка
Профили для устройства карт бетонирования, защиты кромок и передачи нагрузки между смежными плитами промышленного пола.
- 01Формирует карту заливки
- 02Защищает края бетона
- 03Передаёт нагрузку

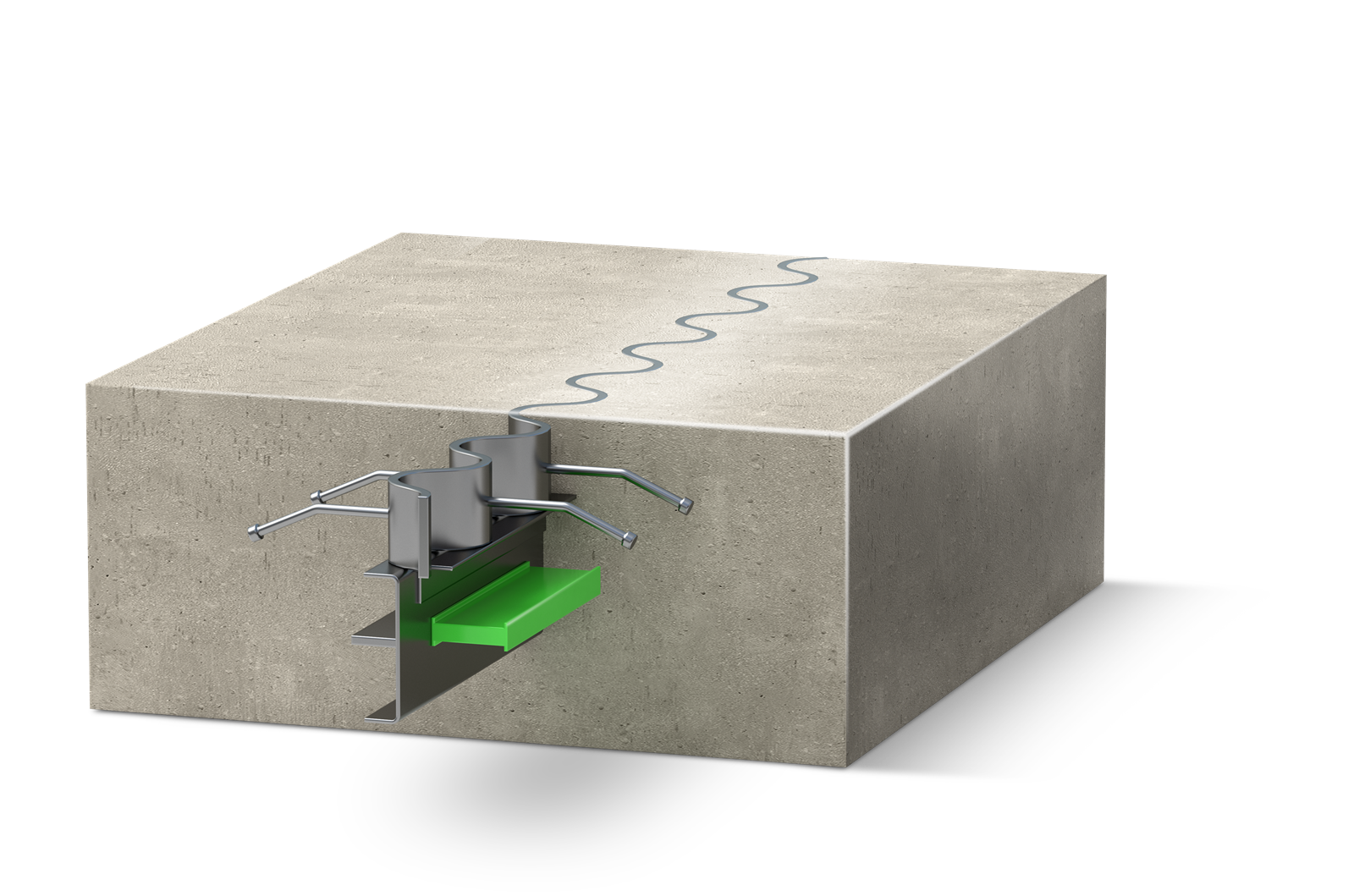

Принцип работы
Шов, который работает вместе с плитой
После набора прочности бетон даёт усадку. Верхние полосы расходятся вместе с плитами в горизонтальной плоскости, а опорные пластины удерживают соседние карты на одном уровне.
Сопровождает усадку
Временный крепёж освобождает половины профиля, поэтому плиты могут расходиться без случайных трещин.
Передаёт нагрузку
Опорные пластины препятствуют вертикальному смещению и мягко передают нагрузку от колёс между плитами.

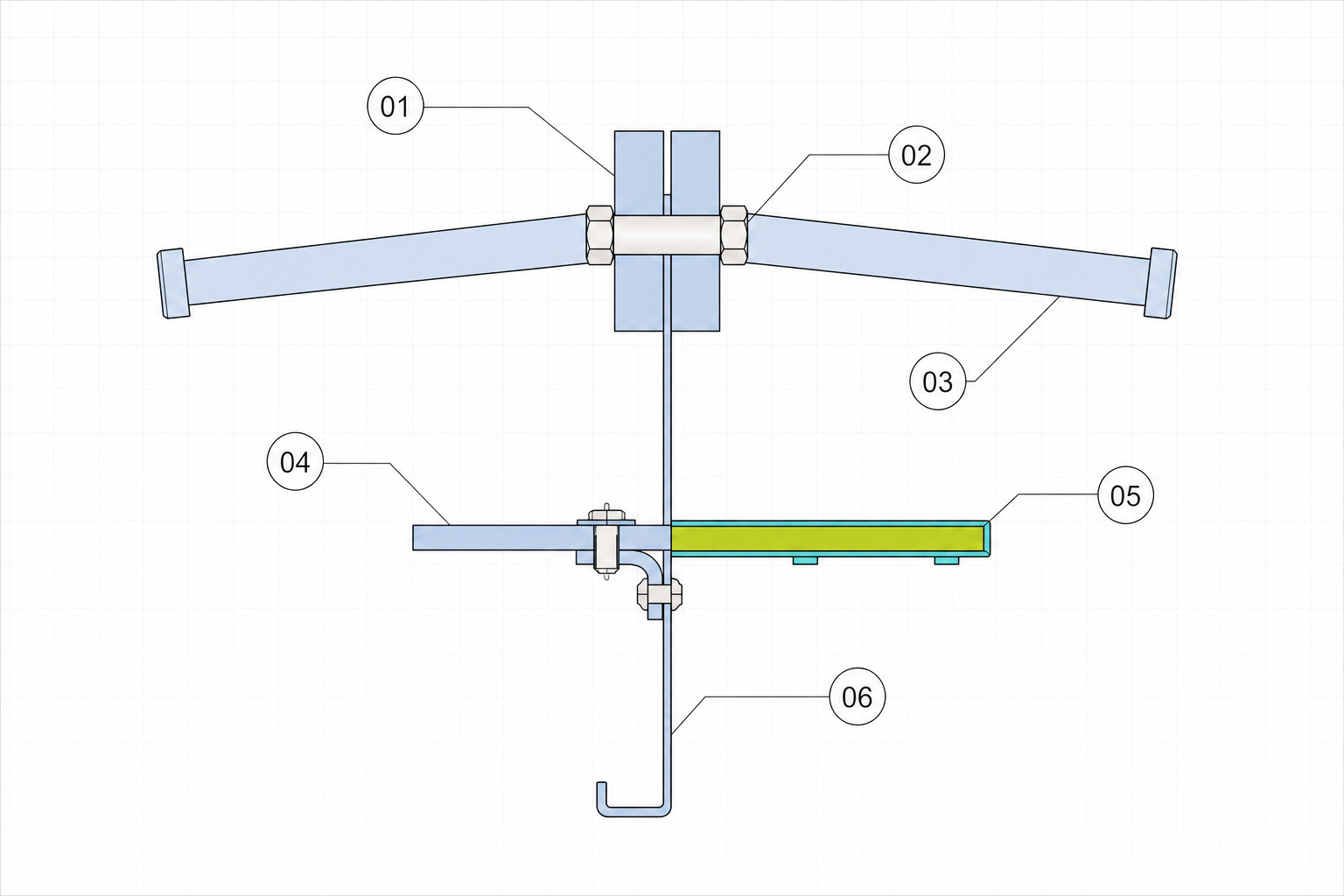

- 01Верхние полосыФормируют и защищают кромки рабочего шва.
- 02Нейлоновый болтФиксирует половины профиля до усадки бетона.
- 03Анкерные элементыСвязывают профиль с бетонной плитой.
- 04Опорная пластинаПередаёт нагрузку между соседними картами.
- 05ABS-кожухОбеспечивает скольжение пластины при раскрытии шва.
- 06Тело профиляСлужит несъёмной опалубкой и задаёт высоту плиты.
Каталог профилей
Серии несъёмной опалубки
От прямого классического профиля до синусоидальных систем для безударного проезда и регулируемых решений для плит разной толщины.
Несъёмная опалубка

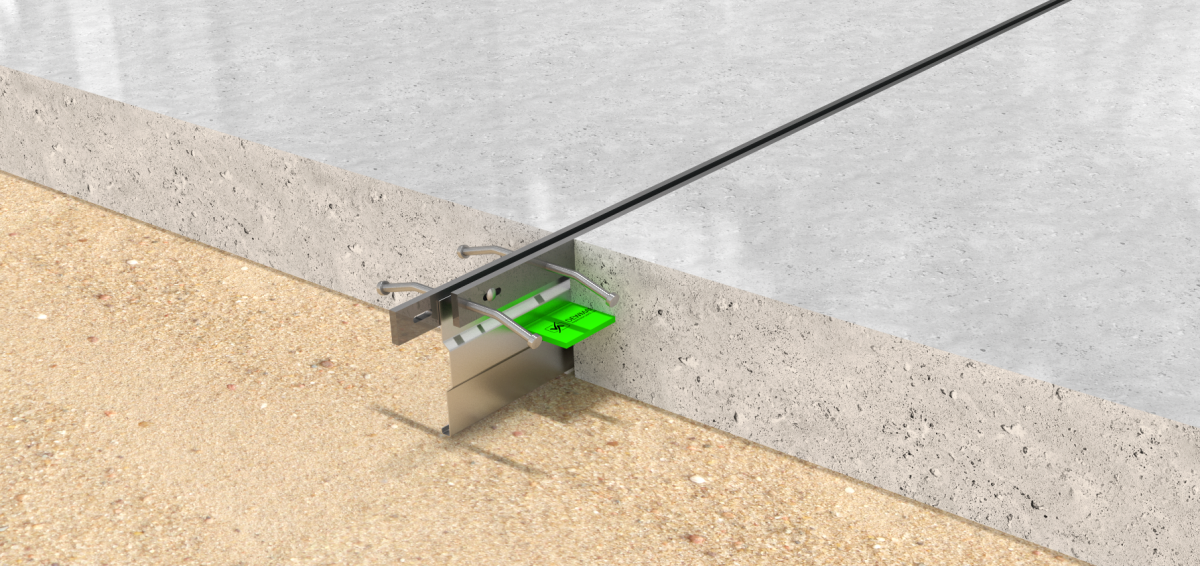

SG 61
Классический прямой профиль для рабочих швов. Армирует кромки, ограничивает карты заливки и передаёт нагрузку между плитами.
- Прямые стальные полосы
- Опорные пластины 5 / 8 / 8XL
Несъёмная опалубка

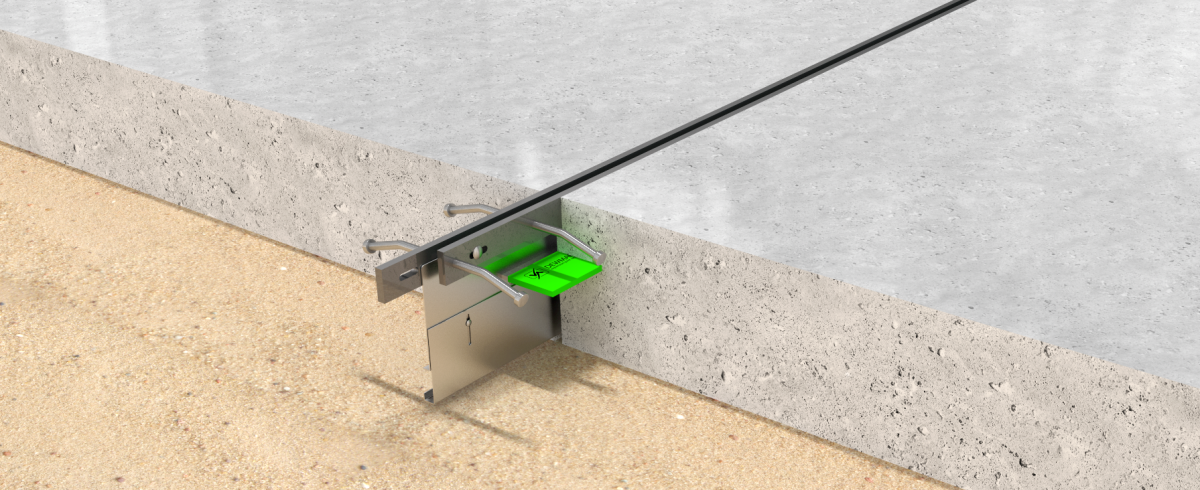

SG 61/NV-ADJ
Версия SG 61 с регулировкой по высоте для точной установки на объекте и плит с переменной толщиной.
- Диапазоны высоты 90–350 мм
- Длина профиля 3000 мм
Несъёмная опалубка

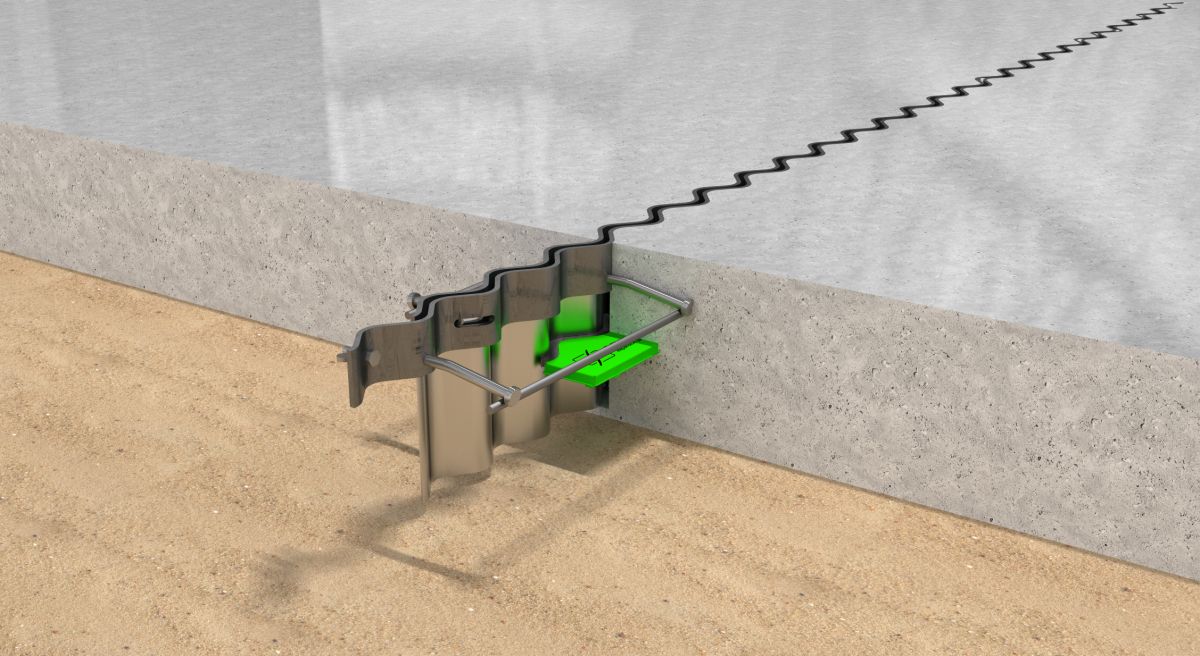

SG 62
Вертикальные синусоидальные полосы и полноразмерное волнистое основание помогают исключить пустоты и трещины в бетоне.
- Синус на всю высоту
- Равномерная работа плиты
Несъёмная опалубка

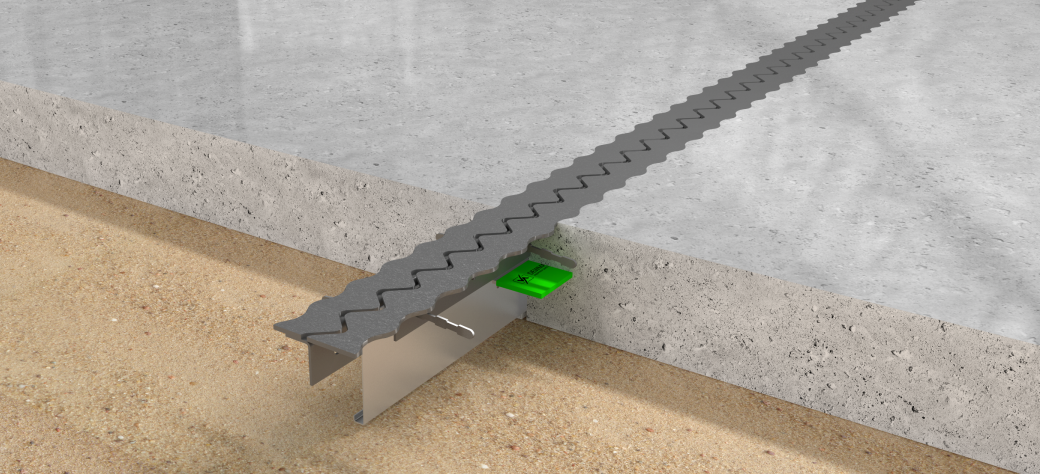

SG 63
Плоские синус-пластины распределяют контакт колеса и снижают вибрацию при проезде через раскрытый шов.
- Для интенсивного трафика
- В том числе стальные колёса
Несъёмная опалубка

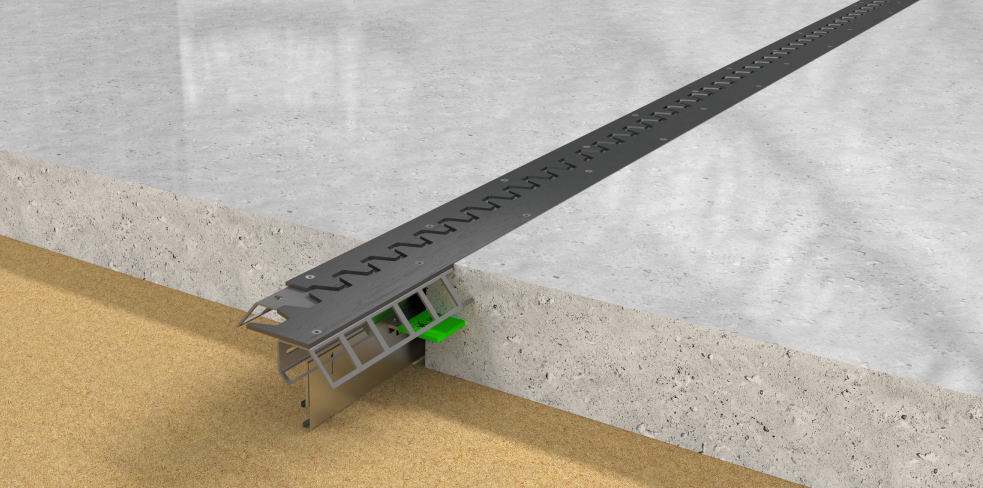

SG 64
Усиленная плоская синус-система с широким диапазоном регулировки высоты для разных толщин плиты в одном помещении.
- Раскрытие шва до 25 мм
- Подходит для любых типов колёс
Несъёмная опалубка

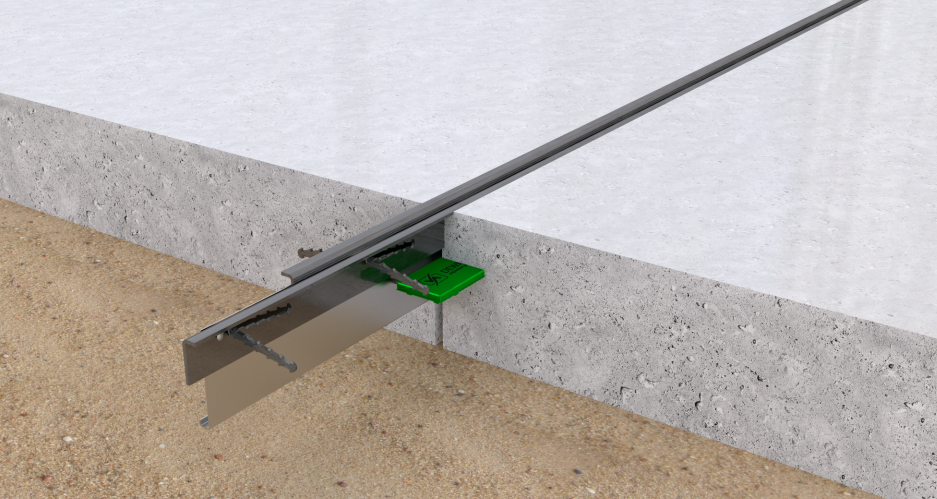

SG 66
Экономичная конструкция, где вырезанные и отогнутые анкерные элементы являются частью тела профиля.
- Поставляется в сборе
- Закруглённые кромки
Несъёмная опалубка

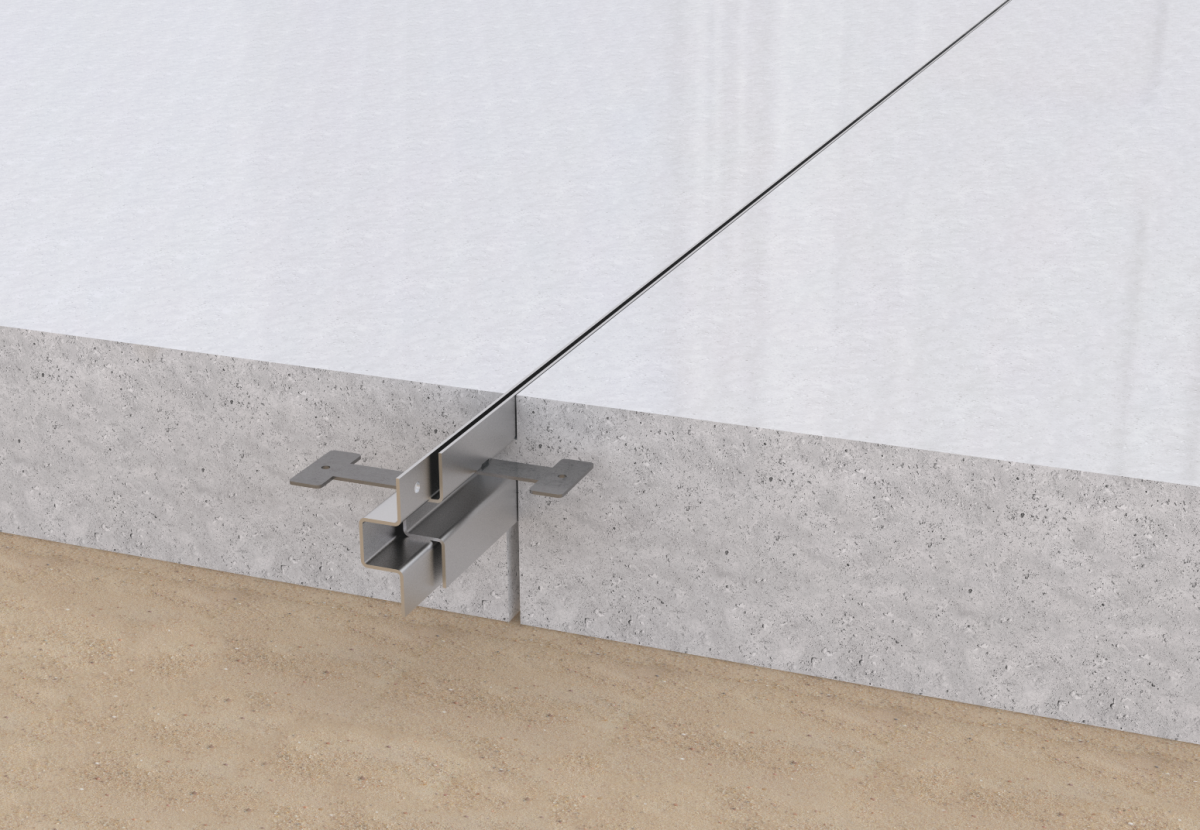

SG 67
Компактная серия для специальных узлов бетонного пола. Конфигурация и расчётные параметры уточняются под проект.
- Минимальная видимая кромка
- Подбор по запросу
Инженерная система
Профиль — только часть работающего узла
Результат определяют кромка, опорная пластина, анкеровка и точность установки в проектную отметку.

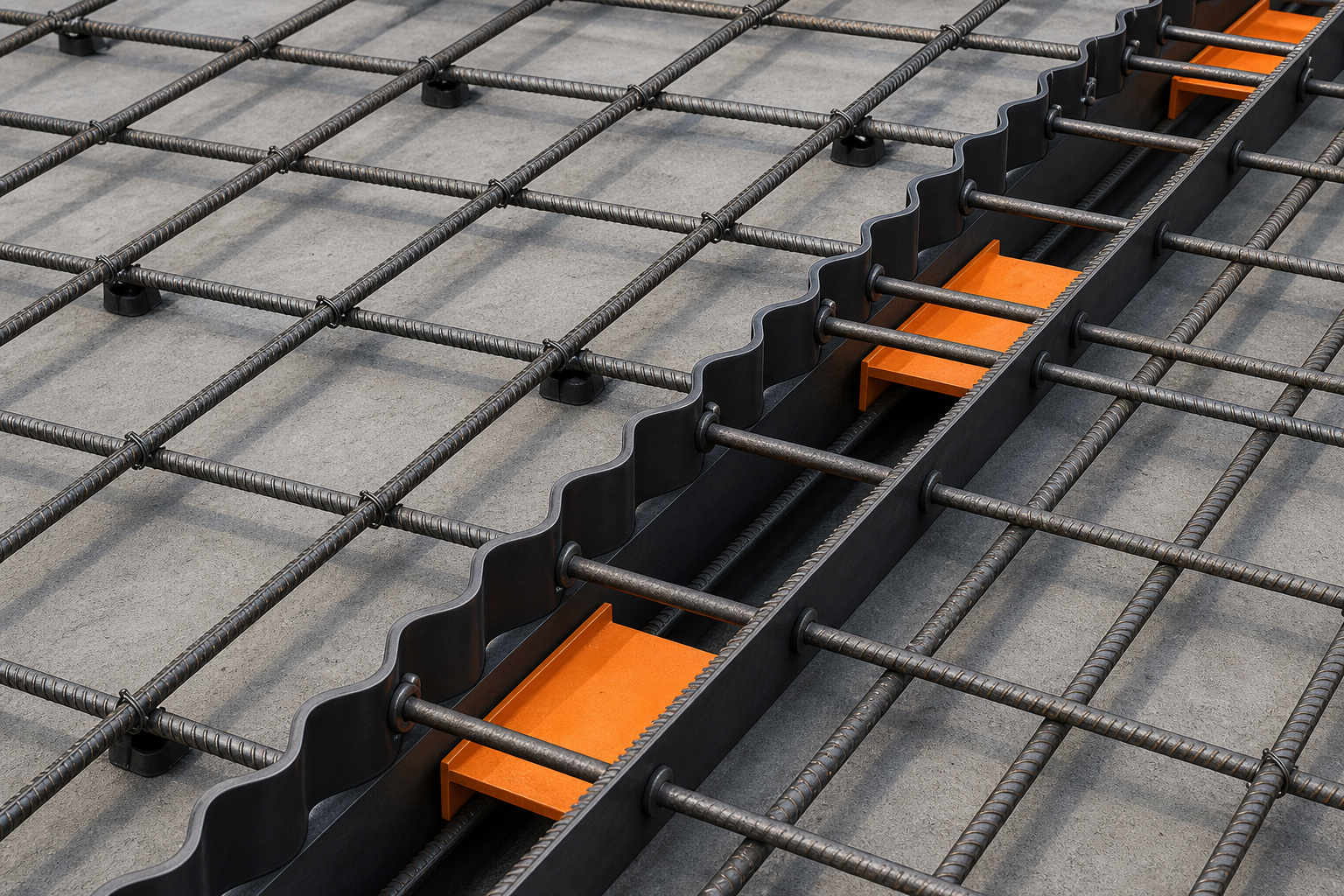

Подбор под проект
Начинаем с нагрузки, а не с названия профиля
Чтобы определить серию, высоту и тип опорной пластины, нужны исходные данные по конструкции пола и эксплуатации.
- 01Бетонная плита
Толщина, класс бетона и армирование.
- 02Основание
Грунт, щебень, подбетонка или перекрытие.
- 03Раскрытие шва
Температура, усадка и проектный зазор.
- 04Транспорт
Тип колёс, нагрузка на ось и интенсивность движения.
- 05Стеллажи и оборудование
Статические нагрузки и расположение опор.
- 06Среда
Влага, улица, холод и химическая агрессия.
Материалы для бетонных полов
Смежные решения
Дополняют рабочий шов или решают соседние задачи в конструкции пола. Несъёмную опалубку здесь не повторяем.

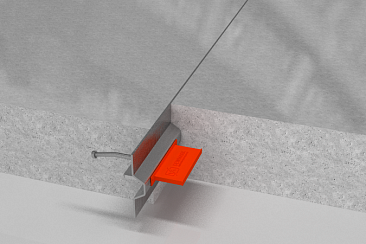

01Ограничительная опалубка
Системы для формирования усадочных и рабочих швов бетонирования.

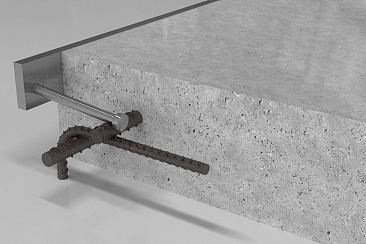

02Окаймляющие профили
Защита открытых кромок бетона в полах, стенах и колоннах.

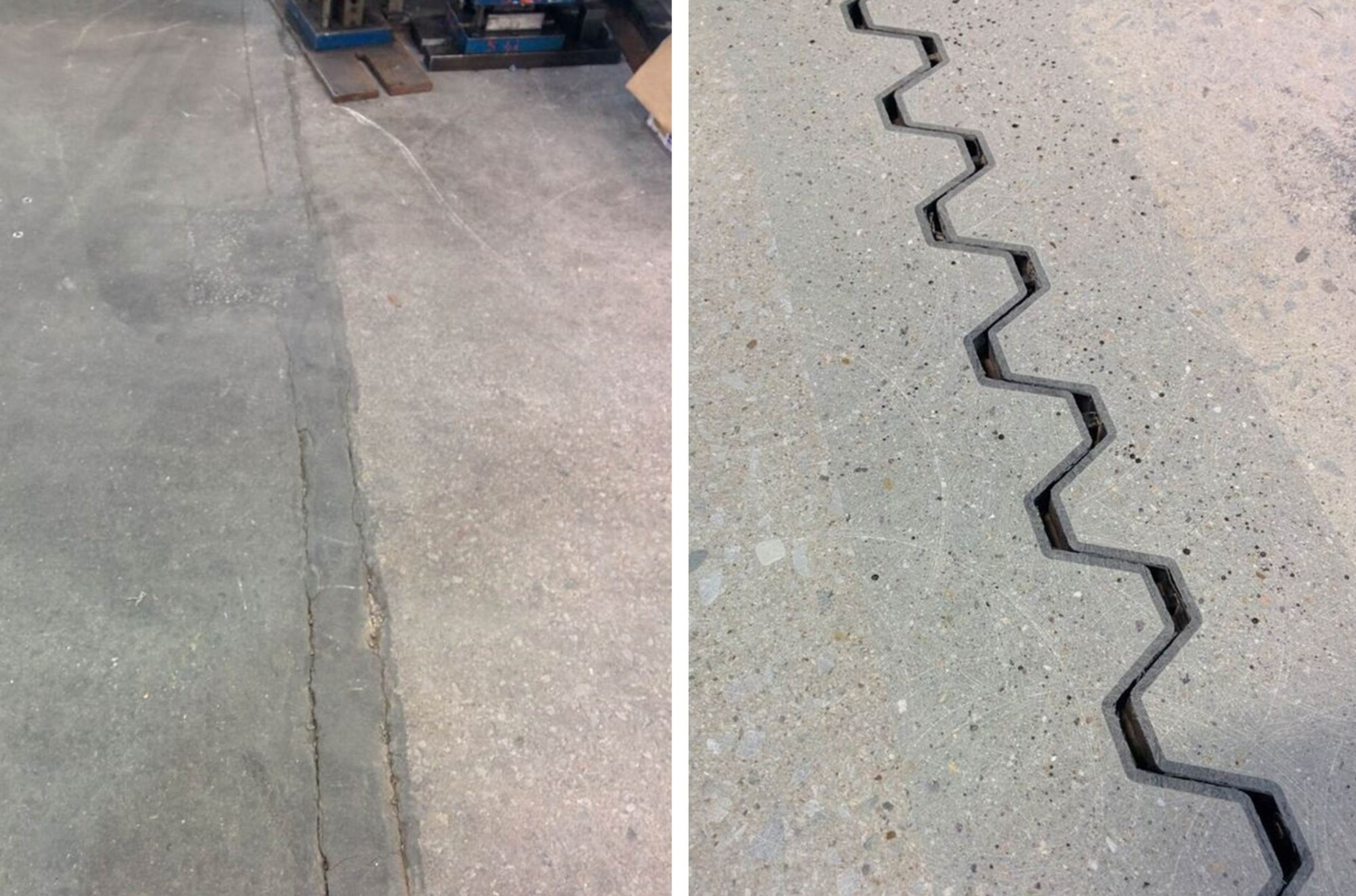

03Ремонтные профили
Восстановление и санация разрушенных кромок существующих рабочих и усадочных швов.

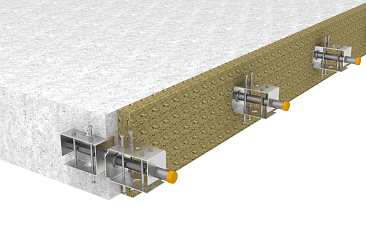

04Системы передачи нагрузок
Закладные элементы, исключающие вертикальное движение смежных бетонных плит.

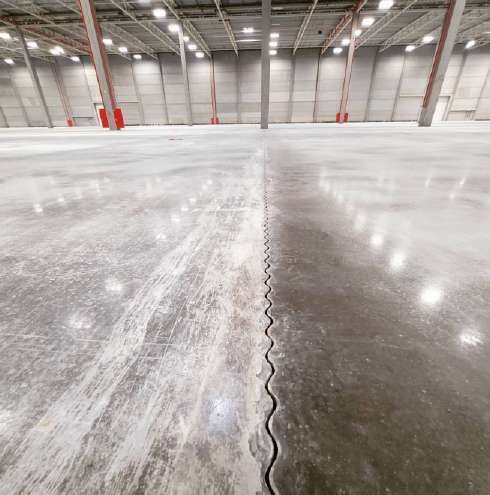

Связанная тема
Деформационные швы
Несъёмная опалубка формирует рабочие швы при бетонировании, а деформационные профили компенсируют расчётные подвижки конструкций и защищают края готового шва.
Полы и паркинги
Стены и фасады
Кровли и мосты
Перейти к профилям швов
Заявка
Подберём профиль несъёмной опалубки под ваш объект
Укажите толщину и класс плиты, основание, транспортные нагрузки, раскрытие шва и среду эксплуатации — подготовим систему несъёмной опалубки под проект.
